BLM57090
雷赛BLM57090系列90W低压无刷交流伺服电机，配套ACS306/ACS606交流伺服驱动器使用。
该系列电机与标准有刷电机和步进电机安装尺寸兼容，可配置多种精度编码器。
电机运行十分平稳，振动噪音及发热极小，是步进设备降低噪音、提升效率，有刷伺服设备提升设备可靠性的升级首选。
功能特性：
额定功率：90W
额定力矩：0.29N.m
额定转速3000r/min，最高转速3500r/min
小定位力矩、低噪音、低振动、低转矩脉动；
绕组端部优化，铜损耗最小化，铁损耗最小化，体积小、重量轻、发热少、效率高；
超高内禀矫顽力稀土永磁材料，抗去磁能力强，电机性能稳定可靠；
电机的互感小，对设备无电磁干扰。

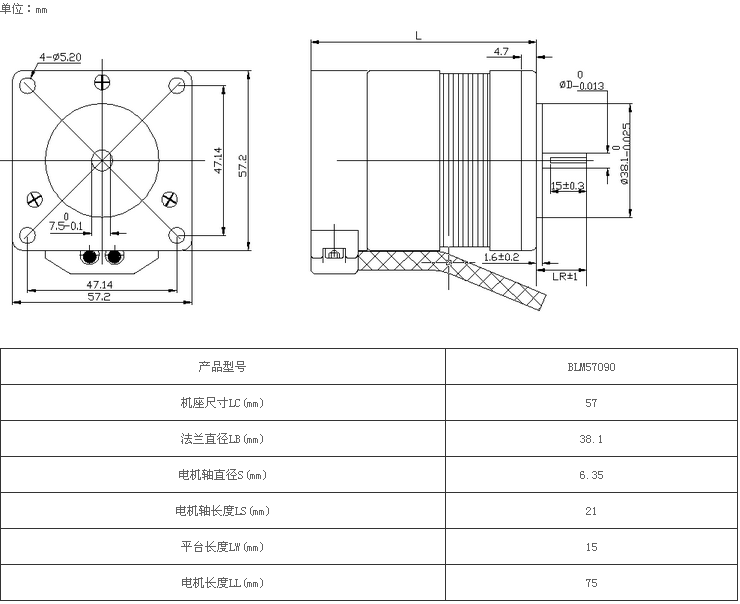

尺寸说明：
技术参数：
1.一般规格
|
工作制 |
连续 |
|
绕组接法 |
三角形 |
|
霍尔夹角 |
120° |
|
极数 |
4 |
|
相数 |
3 |
|
径向跳动 |
0.025mm（离端盖20mm处测得） |
|
绝缘等级 |
B级 |
|
绝缘强度 |
500VDC，1分钟 |
|
绝缘电阻 |
100MΩ |
|
结构 |
全封闭，自冷式 |
|
振动 |
2.5G以下 |
|
海拔 |
1500m以下 |
|
安装方式 |
法兰安装 |
|
过热保护 |
无 |
|
使用场地 |
室内，1000m以下，无腐蚀性，易燃气体以及粉尘和油污的场所 |
|
周围温度 |
环境温度：-20°C ~+50°C 环境湿度：相对湿度<90%(不结霜条件) |
2.技术规格
|
产品型号 |
BLM57090 |
|
额定电压(V) |
36 |
|
额定功率(W) |
90 |
|
额定力矩(N.m) |
0.29 |
|
峰值力矩(N.m) |
0.87 |
|
额定转速(rpm) |
3000 |
|
最大转速(rpm) |
3500 |
|
额定电流(A) |
3.45 |
|
峰值电流(A) |
10.35 |
|
电阻(mΩ) |
1.2 |
|
电感(mH) |
3.5 |
|
惯量(Kg.m2×10-4) |
0.0119 |
|
编码器线数 |
1000 |
|
最大径向负载(N) |
75 |
|
最大轴向负载(N) |
15 |
|
工作温度(℃) |
-20 ~+50 |

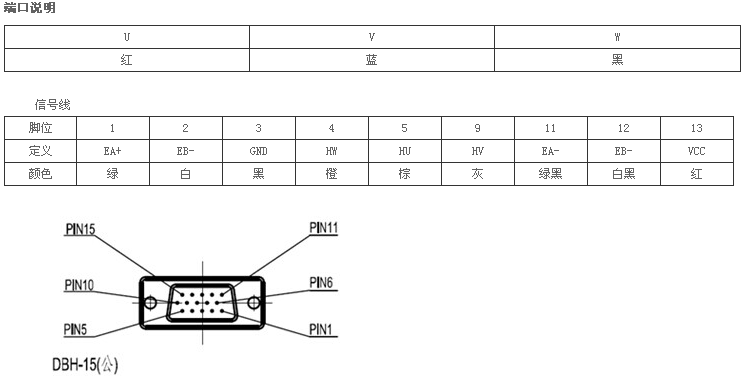

电气连接：
