86HBM80H-BZ-1000
86系列两相简易伺服电机内置增量式光电编码器，适配雷赛简易伺服驱动器，彻底解决开环步进电机丢步的问题，提升机器加工速度和精度。通过优化的磁路设计，选用优质冷轧硅钢片和耐高温永磁体材料，提高电机功率密度，提升电机平稳性，显著降低电机温升。
功能特性:
机座号：86
保持转矩：4.0~8.0NM
内置1000线增量式光电编码器
输出转矩大
电机发热小，能耗低
运行平稳，振动噪声小
响应速度快，适合频繁启停
部分型号带电磁抱闸功能
尺寸说明：
技术参数：
1.一般规格
|
温升 |
80K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
100MΩ MIN 500VDC |
|
耐电压 |
1000VAC 1min |
|
径向跳动 |
0.025 mm MAX(负载5N） |
|
轴向跳动 |
0.075 mm MAX(负载10N） |
2.技术规格
|
电机型号 |
保持转矩(N·M) |
额定相电流(A) |
机身长（mm） |
转子转动惯量 |
电机质量（kg） |
|
86HBM40-1000 |
4 |
6 |
102 |
1.4 |
2.3 |
|
86HBM80-1000 |
8 |
6 |
140 |
2.8 |
4 |
|
86HBM80H-1000 |
8 |
4.8 |
140 |
2.8 |
4 |
|
86HBM40-BZ-1000 |
4 |
6 |
135 |
1.7 |
3.1 |
|
86HBM80-BZ-1000 |
8 |
6 |
173 |
3.1 |
4.8 |
|
86HBM80H-BZ-1000 |
8 |
6 |
173 |
3.1 |
4.8 |
说明：BZ为抱闸电机

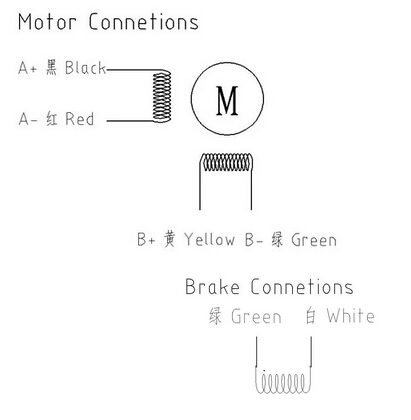

电气连接：
