SIG860H-A
SIG860H-A步进驱动器使用说明
一、产品概述
SIG860H-A为苏州思安吉机电设备有限公司推出的自发脉冲两相步进驱动器，可完美匹配57、86系列步进电机。
二、电气特性
1、供电电压DC24-80V / AC20-60V；
2、PUL+ / PUL- DC24V供电时正转（逆时针）；
3、DIR+ / DIR- DC24V供电时反转（顺时针）；
4、拨码SW1/SW2/SW3调整电流，峰值电流最小2.4A，最大6.0A；
5、拨码SW4调整半流和全流；
6、拨码SW5/SW6/SW7/SW8调整转速，共16个转速值，最小230转/分，最大780转/分，自带加减速；
7、OUT+ / OUT- 为报警输出信号（需订制）；
8、断电再重启请间隔3秒及以上；
9、状态指示说明：
|
序号 |
绿灯 |
红灯 |
状态说明 |
|
1 |
常亮 |
|
电机禁用 |
|
2 |
闪烁三次 |
|
电机使能 |
|
3 |
闪烁一次 |
闪烁三次 |
温度过高 |
|
4 |
闪烁一次 |
闪烁四次 |
过压 |
|
5 |
闪烁一次 |
闪烁五次 |
过流 |
|
6 |
闪烁一次 |
闪烁六次 |
相开路 |
|
7 |
闪烁两次 |
闪烁三次 |
内部电压异常 |
|
8 |
闪烁两次 |
闪烁四次 |
供电电压低 |

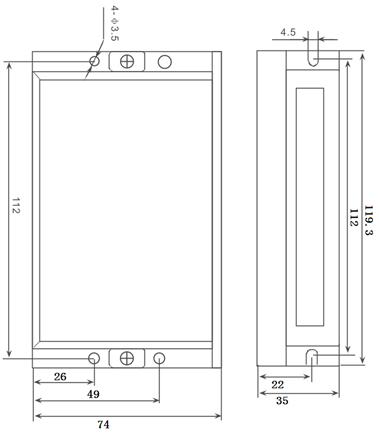

三、外观与尺寸：
