86机座CM标准型开环步进电机
CM系列是雷赛智能采用日本最新设计、最新工艺和进口核心材料打造的高性能、较低成本步进电机。与市面上常见步进电机相比、具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系，此系列步进电机更为稳定可靠，拥有更优越的性能参数批量一致性！86机座共有3.5 ~ 12N•m多款标准型步进电机，另有双出轴型、带刹车器型、防水型等多个类别，可根据应用场合的不同进行选择。
功能特性
步距角：1.8°
机座号：86
保持转矩：3.5~12 N.M
大转矩
低发热
高平稳性
高一致性
技术参数
1、一般规格
|
步距角 |
1.8° |
|
步距角精度 |
±0.09°（空载、整步） |
|
温升 |
MAX 85K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
MIN 100 MΩ，500 V DC |
|
耐电压 |
500 VAC，1 min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
75N（距离法兰面10mm处） |
|
轴向最大负载 |
电机自重 |
2、技术规格
注： 下文表格中，（**）表示重点推荐型号，常备库存；（*）表示常备库存型号。
非常备库存型号货期4~6周。
|
机身长 mm |
型号 |
静力矩 |
额定电流 |
电阻/相 |
电感/相 |
转子惯量 |
|
N.m |
A |
Ω |
mH |
g.cm2 |
||
|
65 |
86CM35（*） |
3.5 |
4 |
0.42 |
2.67 |
1000 |
|
80 |
86CM45（**） |
4.5 |
6 |
0.43 |
2.95 |
1400 |
|
98 |
86CM80（*） |
8.0 |
6 |
0.63 |
4 |
2500 |
|
118 |
86CM85（**） |
8.5 |
6 |
0.53 |
4.25 |
2700 |
|
129 |
86CM120（*） |
12.0 |
6 |
0.75 |
5.30 |
2940 |

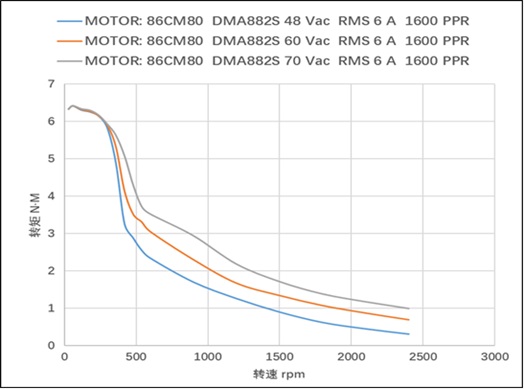

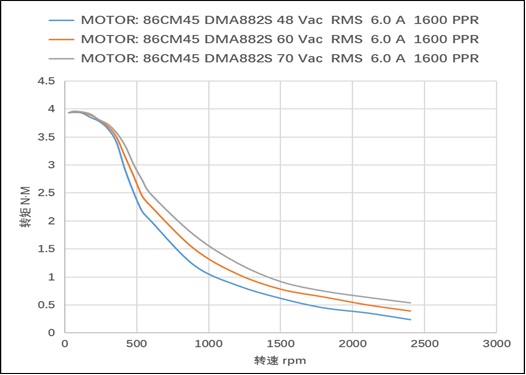

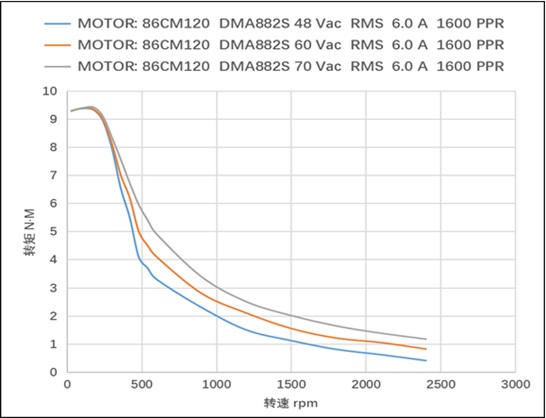

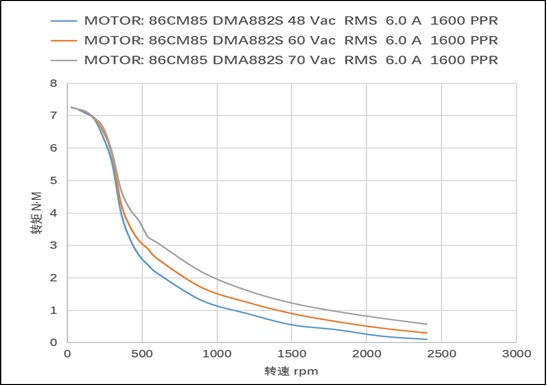

3、典型矩频曲线
尺寸说明
单位：mm
|
型号 |
机身长L |
轴径D |
键高 F |
|
86CM35（*） |
66 |
12.7 |
14.7 |
|
86CM45（**） |
80 |
12.7 |
14.7 |
|
86CM80（*） |
98 |
12.7 |
14.7 |
|
86CM85（**） |
118 |
12.7 |
14.7 |
|
86CM120（*） |
129 |
14 |
16 |
电气连接
应用领域
雷赛CM系列步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。
