60机座CM标准型开环步进电机
CM系列是雷赛智能采用日本最新设计、最新工艺和进口核心材料打造的高性能、较低成本步进电机。与市面上常见步进电机相比、具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系，此系列步进电机更为稳定可靠，拥有更优越的性能参数批量一致性！60机座共有2.2 、 3.0 N•m多款标准型步进电机。
功能特性
步距角：1.8°
机座号：60
保持转矩：2.2~3.0 N.M
大转矩
低发热
高平稳性
高一致性
技术参数
1、一般规格
|
步距角 |
1.8° |
|
步距角精度 |
±0.09°（空载、整步） |
|
温升 |
MAX 85K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
MIN 100 MΩ，500 V DC |
|
耐电压 |
500 VAC，1 min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
75N（距离法兰面10mm处） |
|
轴向最大负载 |
电机自重 |
2、技术规格
注： 下文表格中，（**）表示重点推荐型号，常备库存；（*）表示常备库存型号。
非常备库存型号货期4~6周。
|
机身长 mm |
型号 |
静力矩 |
额定电流 |
电阻/相 |
电感/相 |
定位力矩 |
转子惯量 |
推荐适配 驱动器 |
|
N.m |
A |
Ω |
mH |
mN.m |
g.cm2 |
|||
|
67 |
60CM22X（*） |
2.2 |
5 |
0.33 |
1.05 |
70 |
490 |
DM556S |
|
85 |
60CM30X (*) |
3.0 |
5 |
0.46 |
2.0 |
80 |
690 |
DM556S |

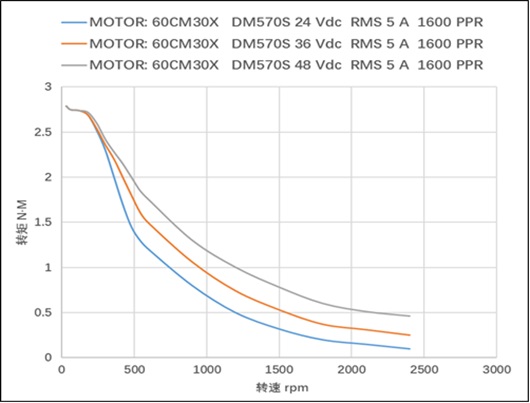

3、矩频曲线
尺寸说明
单位：mm
|
型号 |
机身长L |
|
60CM22X |
67 |
|
60CM30X |
85 |

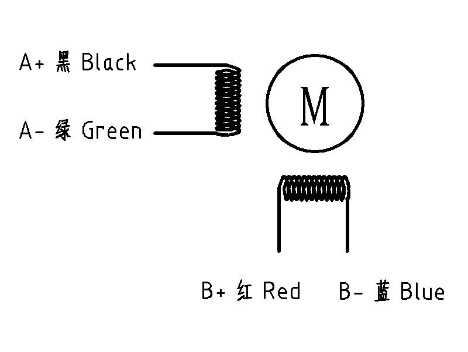

电气连接
应用领域
雷赛CM系列步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。
