57机座CM标准型开环步进电机
CM系列是雷赛智能采用日本最新设计、最新工艺和进口核心材料打造的高性能、较低成本步进电机。与市面上常见步进电机相比、具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系，此系列步进电机更为稳定可靠，拥有更优越的性能参数批量一致性！57机座（包含大57机座）共有0.6 ~ 3.1 N•m多款标准型步进电机，另有双出轴型、带刹车器型、防水型等多个类别，可根据应用场合的不同进行选择。
功能特性
步距角：1.8°
机座号：57
保持转矩：0.6~3.1 N.M
大转矩
低发热
高平稳性
高一致性
技术参数
1、一般规格
|
步距角 |
1.8° |
|
步距角精度 |
±0.09°（空载、整步） |
|
温升 |
MAX 85K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
MIN 100 MΩ，500 V DC |
|
耐电压 |
500 VAC，1 min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
75N（距离法兰面10mm处） |
|
轴向最大负载 |
电机自重 |
2、技术规格
标准型：
注： 下文表格中，（**）表示重点推荐型号，常备库存；（*）表示常备库存型号。
非常备库存型号货期4~6周。
|
机身长 mm |
型号 |
静力矩 |
额定电流 |
电阻/相 |
电感/相 |
定位力矩 |
转子惯量 |
|
N.m |
A |
Ω |
mH |
mN.m |
g.cm2 |
||
|
41 |
57CM06（*） |
0.6 |
3 |
0.7 |
1.4 |
21 |
120 |
|
56 |
57CM13（**） |
1.3 |
4 |
0.42 |
1.6 |
40 |
300 |
|
57CM12X（*） |
1.2 |
4 |
0.6 |
1.4 |
|||
|
76 |
57CM21X-3A |
2.1 |
3 |
1.1 |
4.2 |
68 |
480 |
|
57CM21X |
2.1 |
4 |
0.6 |
2.4 |
|||
|
76 |
57CM23-4A |
2.3 |
4 |
0.5 |
2 |
||
|
57CM23（**） |
2.3 |
5 |
0.38 |
1.75 |
|||
|
80 |
57CM22X（*） |
2.2 |
5 |
0.34 |
1.74 |
70 |
500 |
|
84 |
57CM26-4A |
2.6 |
4 |
0.8 |
3.2 |
80 |
520 |
|
57CM26（**） |
2.6 |
5 |
0.44 |
2 |
标准型（大57机座）：大57系列较标准57电机机身短，力矩大，安装尺寸同标准57，机座较标准57大3mm。
|
机身长 mm |
型号 |
静力矩 |
额定电流 |
电阻/相 |
电感/相 |
定位力矩 |
转子惯量 |
|
N.m |
A |
Ω |
mH |
mN.m |
g.cm2 |
||
|
67 |
D57CM21-4A |
2.1 |
4 |
0.5 |
1.77 |
90 |
570 |
|
D57CM21 |
2.1 |
6 |
0.21 |
0.75 |
|||
|
88 |
D57CM31-4A |
3.1 |
4 |
0.62 |
2.8 |
100 |
840 |
|
D57CM31（*） |
3.1 |
6 |
0.26 |
1.18 |

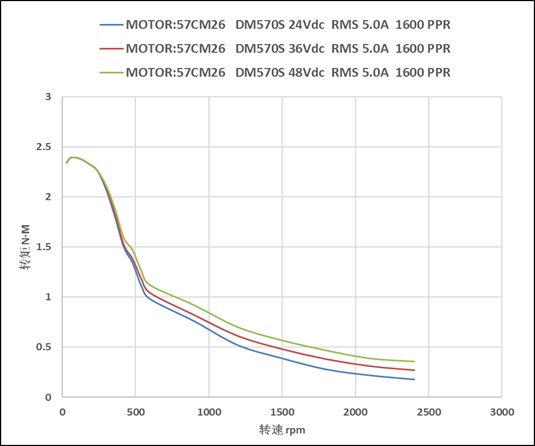

3、典型矩频曲线：
尺寸说明
单位：mm
标准型
|
型号 |
机身长L |
轴径D |
扁位高E |
|
57CM06 |
41 |
6.35 |
5.8 |
|
57CM13 |
56 |
6.35 |
5.8 |
|
57CM21 |
76 |
8 |
7.5 |
|
57CM23 |
76 |
8 |
7.5 |
|
57CM22 |
80 |
8 |
7.5 |
|
57CM26 |
84 |
8 |
7.5 |
标准型（57大机座）
|
型号 |
机身长L（mm） |
轴径D（mm） |
扁位高E（mm） |
|
D57CM21 |
67 |
8 |
7.5 |
|
D57CM31 |
88 |
8 |
7.5 |
电气连接
应用领域
雷赛CM系列步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。
