86系列三相步进电机
86系列三相混合式步进电机，采用雷赛专利技术研发，更好地解决了传统步进电机低速爬行、共振区明显、噪音大、高速扭矩小、起动频率低等缺点，具有伺服的某些运行特性，运行效果可与进口产品相媲美。
功能特性
步距角：1.2°
机座号：86
保持转矩：2.0~12 N.M
转矩大
运行平稳
低发热
低噪声
技术参数
1、一般规格
|
步距角 |
1.2° |
|
步距角精度 |
0.06°（空载、整步） |
|
温升 |
80K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
100MΩ MIN 500VDC |
|
耐电压 |
1000VAC 1min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
200N |
|
轴向最大负载 |
60N |
2、电气规格
|
型号 |
机身长L（mm） |
保持转矩（N·M） |
额定电流 （A） |
电阻/相（Ω) |
电感/相（mH） |
转动惯量（kg·cm2) |
重量 （kg） |
|
863S22 |
73 |
2.0 |
5.0 |
0.9 |
2.8 |
1.3 |
2.0 |
|
863S42 |
105 |
4.0 |
5.0 |
1.35 |
4.5 |
2.5 |
3.2 |
|
863S68H |
127 |
6.8 |
3.5 |
4.5 |
20 |
3.3 |
4.0 |
|
863S120E |
156 |
12 |
3 |
2.34 |
18.33 |
4 |
5.2 |

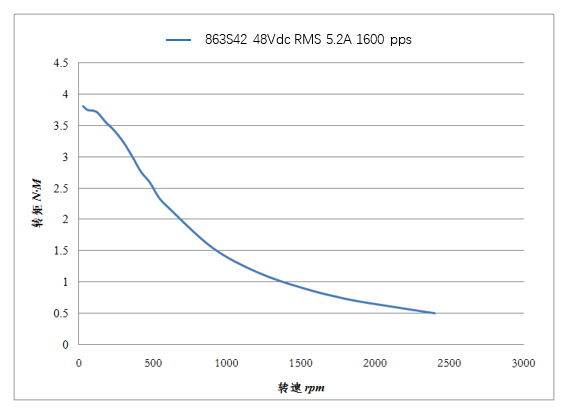

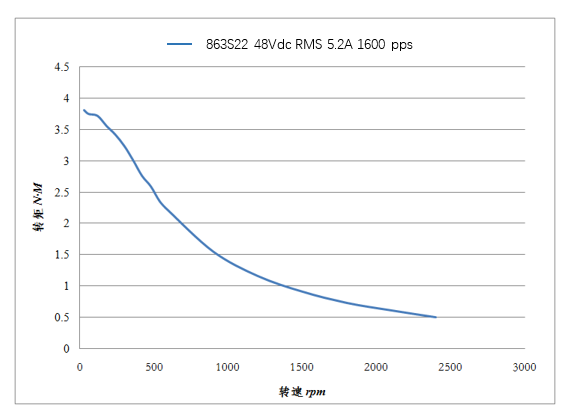

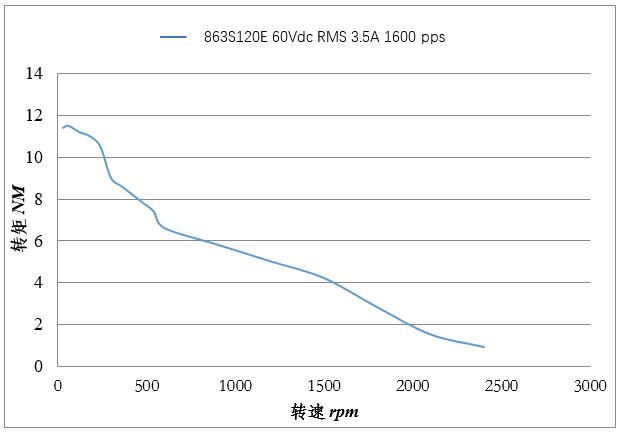

3、矩频曲线

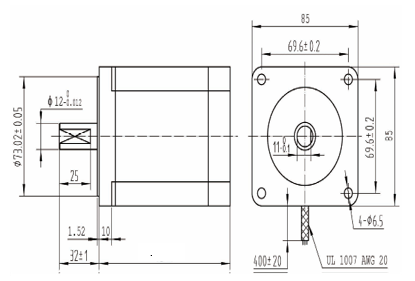

尺寸说明
单位：mm
|
型号 |
机身长L（mm） |
|
863S22 |
73 |
|
863S42 |
105 |

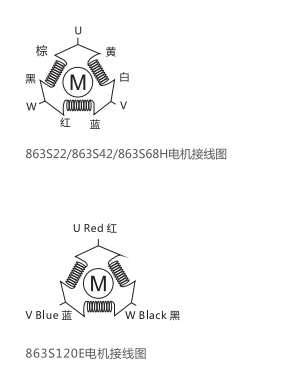

电气连接
