57系列三相步进电机
57系列三相混合式步进电机，采用雷赛专利技术研发，更好地解决了传统步进电机低速爬行、共振区明显、噪音大、高速扭矩小、起动频率低等缺点，具有伺服的某些运行特性，运行效果可与进口产品相媲美。
功能特性
步距角：1.2°
机座号：57
保持转矩：0.9~1.5 N.M
转矩大
运行平稳
低发热
低噪声
技术参数
1、一般规格：
|
步距角 |
1.2° |
|
步距角精度 |
0.06°（空载、整步） |
|
温升 |
80K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
100MΩ MIN 500VDC |
|
耐电压 |
500VAC 1min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
75N （距离法兰面10mm处） |
|
轴向最大负载 |
15N |
2、电气规格
|
型号 |
机身长（mm） |
保持转矩（N·M） |
额定电流（A） |
电阻/相（Ω) |
电感/相（mH） |
转动惯量（kg·cm2) |
重量 （kg） |
|
573S09 |
56 |
0.9 |
3.5 |
0.77 |
1.8 |
0.3 |
0.75 |
|
573S15 |
79 |
1.5 |
3.5 |
0.86 |
2 |
0.48 |
1.1 |

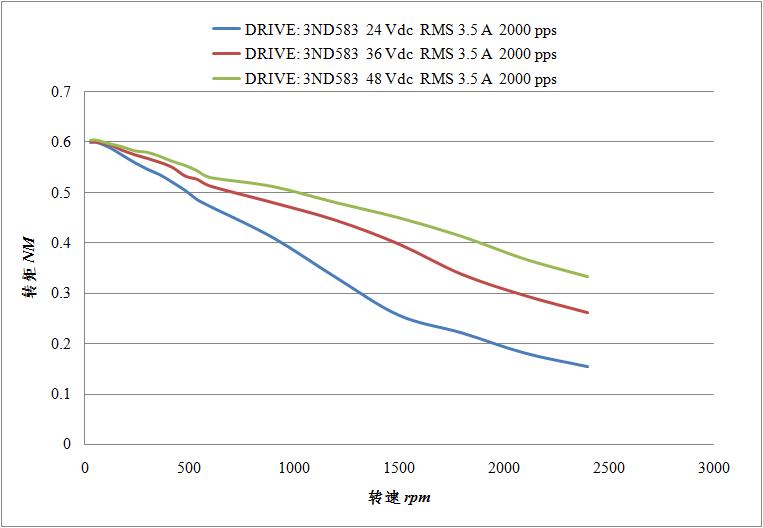

3、矩频曲线
尺寸说明
单位：mm
|
型号 |
机身长L（mm） |
轴径D（mm） |
扁位高E（mm） |
|
573S09 |
56 |
6.35 |
5.55 |
|
573S15 |
79 |
8 |
7.5 |
电气连接
