110系列两相步进电机
功能特性
步距角：1.8°
机座号：110
保持转矩：12~28 N.M
转矩大
运行平稳
低发热
低噪声
技术参数
1、一般规格：
|
步距角 |
1.8° |
|
步距角精度 |
0.09°（空载、整步） |
|
温升 |
80K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
F |
|
绝缘电阻 |
100MΩ MIN 500VDC |
|
耐电压 |
1500VAC 1min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
200N |
|
轴向最大负载 |
60N |
2、电气规格
|
型号 |
机身长L（mm） |
保持转矩（N·M） |
额定电流 （A） |
电阻/相（Ω) |
电感/相（mH） |
转动惯量（kg·cm2) |
重量 （kg） |
|
110HS12Z |
115 |
12 |
6 |
0.53 |
6.5 |
7.2 |
6 |
|
110HS20 |
150 |
20 |
6.5 |
0.8 |
15 |
10.9 |
8.4 |
|
110HS28 |
201 |
28 |
6.5 |
1.2 |
22 |
16.2 |
11.7 |

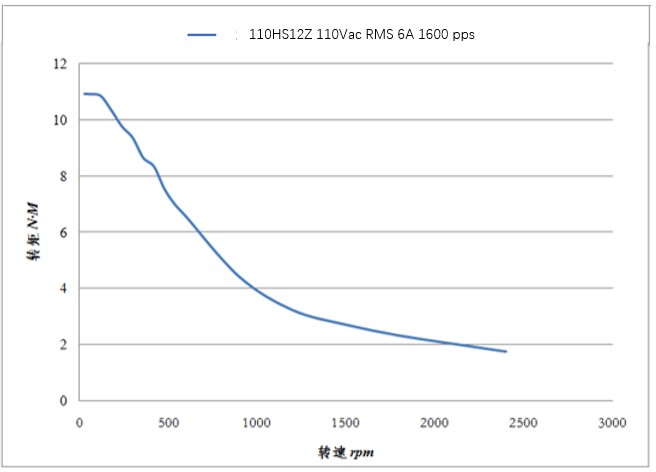

3、矩频曲线
尺寸说明
单位：mm
|
型号 |
机身长L（mm） |
|
110HS12Z |
115 |
|
110HS20 |
150 |
|
110HS28 |
201 |

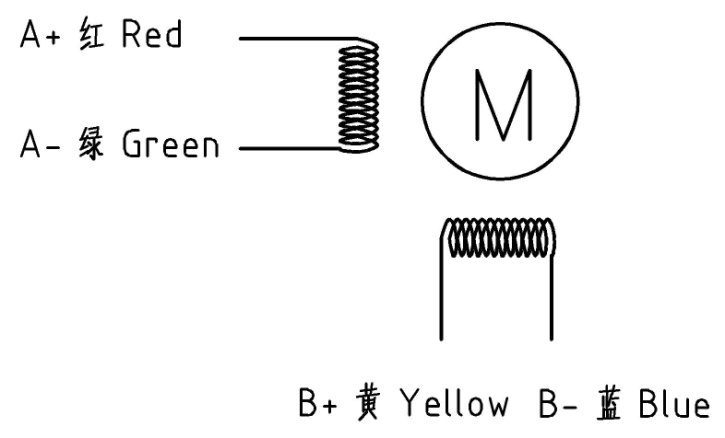

电气连接
