86系列两相步进电机
86HS系列两相混合式步进电机，采用优质冷轧硅钢片和耐高温永磁体材料制造，独创业界领先的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。
功能特性
步距角：1.8°
机座号：86
保持转矩：3.5~12 N.M
转矩大
运行平稳
低发热
低噪声
技术参数
1、一般规格
|
步距角 |
1.8° |
|
步距角精度 |
0.09°（空载、整步） |
|
温升 |
80K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
100MΩ MIN 500VDC |
|
耐电压 |
1000VAC 1min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
200N |
|
轴向最大负载 |
60N |
2、技术规格
|
型号 |
机身长L（mm） |
保持转矩（N·M） |
额定电流 （A） |
电阻/相（Ω) |
电感/相（mH） |
转动惯量（kg·cm2) |
重量 （kg） |
|
86HS35D |
66 |
3.5 |
4 |
0.83 |
5.2 |
1.6 |
1.9 |
|
86HS45D |
80 |
4.5 |
4 |
0.47 |
3.6 |
1.95 |
2.5 |
|
86HS80D |
98 |
8 |
6 |
0.63 |
4 |
2.5 |
3.3 |
|
86HS85D |
118 |
8.5 |
6 |
0.5 |
4.2 |
2.8 |
3.8 |
|
86HS120D |
129 |
12 |
6 |
0.83 |
7.8 |
2.94 |
4.45 |
3、矩频曲线
尺寸说明
单位：mm
|
型号 |
机身长L（mm） |
轴径D（mm） |
键高KH（mm） |
|
86HS35D |
66 |
12.7 |
14.7 |
|
86HS45D |
80 |
12.7 |
14.7 |
|
86HS80D |
98 |
12.7 |
14.7 |
|
86HS85D |
118 |
12.7 |
14.7 |
|
86HS120D |
129 |
14 |
16 |

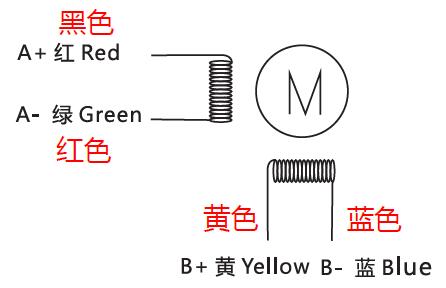

电气连接
注：86机座8线电机线色为：A+ 红色、蓝色，A- 黑色、黄色，B+ 白色、棕色，B- 绿色、橙色。
