57系列两相步进电机
功能特性
步距角：1.8°
机座号：57
保持转矩：0.6~2.6 N.M
转矩大
运行平稳
低发热
低噪声
技术参数
1、一般规格
|
步距角 |
1.8° |
|
步距角精度 |
0.09°（空载、整步） |
|
温升 |
80K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
100MΩ MIN 500VDC |
|
耐电压 |
500VAC 1min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
75N （距离法兰面10mm处） |
|
轴向最大负载 |
15N |
2．技术规格
|
型号 |
机身长（mm） |
保持转矩（N·M） |
额定电流 （A） |
电阻/相（Ω) |
电感/相（mH） |
转动惯量（kg·cm2) |
重量 （kg） |
|
57HS06B |
41 |
0.6 |
3 |
0.7 |
1.4 |
0.13 |
0.45 |
|
57HS13B |
56 |
1.3 |
4 |
0.42 |
1.4 |
0.3 |
0.7 |
|
57HS21A |
76 |
2.1 |
5 |
0.4 |
1.8 |
0.48 |
1.0 |
|
57HS26 |
86 |
2.6 |
3 |
1.0 |
2.6 |
0.58 |
1.3 |

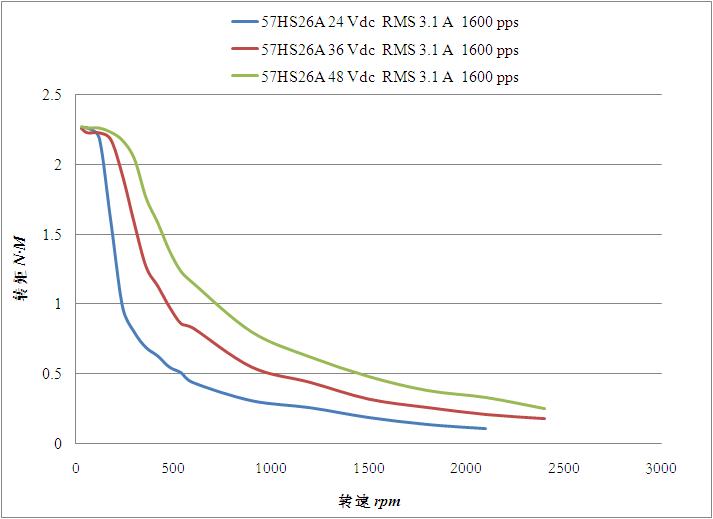

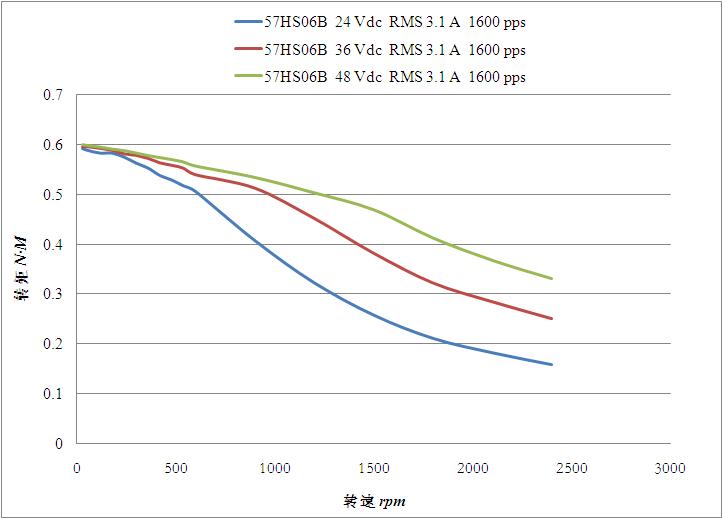

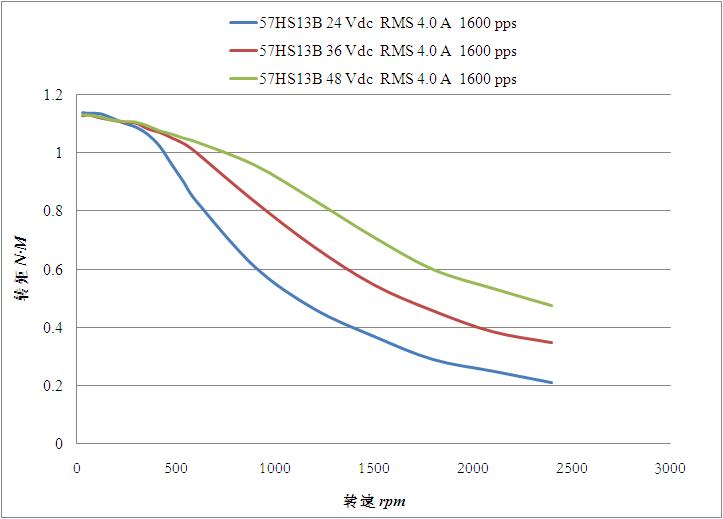

3、矩频曲线
尺寸说明
单位：mm
|
型号 |
机身长L（mm） |
轴径D（mm） |
扁位高E（mm） |
|
57HS06B |
41 |
6.35 |
5.8 |
|
57HS13B |
56 |
6.35 |
5.8 |
|
57HS21A |
76 |
8 |
7.5 |
|
57HS26 |
86 |
8 |
7.5 |
电气连接
注：57机座8线电机线色为：A+ 蓝色、黄色，A- 绿色、红色，B+ 棕色、橙色，B- 白色、黑色。
