DMA860H
DMA860H是雷赛公司新推出的数字式两相步进电机驱动器，采用最新32位DSP技术， 适合驱动57、86电机，具备优秀的中低速性能，能满足大多数中小型设备的应用需求。 采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。
功能特性
可驱动4，6，8线两相步进电机
电压输入范围：18-80Vac
电流最大值：7.2A，分辨率：0.1A
细分范围：400~51200
信号输入：差分/单端，脉冲/方向或双脉冲
脉冲响应频率：200KHZ
内置微细分
上电参数自动整定功能
精密电流控制使电机发热大为降低
静止时电流自动减半
光隔离信号输入，抗干扰能力强
具有过压、过流等保护功能
技术参数
1.电气指标
|
说明 |
DMA860H |
|||
|
最小值 |
典型值 |
最大值 |
单位 |
|
|
输出电流(峰值) |
2.4 |
- |
7.2 |
A |
|
输入电源电压 |
18VAC |
70VAC |
80VAC |
V |
|
控制信号输入电流 |
7 |
10 |
16 |
mA |
|
步进脉冲频率 |
0 |
- |
200 |
KHz |
|
绝缘电阻 |
50 |
|
|
MΩ |
2.接口描述
1）控制信号接口
|
名称 |
功能 |
|
PUL+（+5V） |
脉冲控制信号：脉冲上升沿有效；PUL-高电平时4～5V，低电平时0～0.5V。为了可靠响应脉冲信号，脉冲宽度应大于1.2μs。如采用+12V或+24V时需串电阻。 |
|
PUL-（PUL） |
|
|
DIR+（+5V） |
方向信号：高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少 5μs建立。电机的初始运行方向与电机的接线有关，互换任一相绕组（如A+、A-交换）可以改变电机初始运行的方向，DIR-高电平时4～5V，低电平时0～0.5V。 |
|
DIR-（DIR） |
|
|
ENA+（+5V） |
使能信号：此输入信号用于使能或禁止。ENA+ 接+5V，ENA-接低电平（或内部光耦导通）时，驱动器将切断电机各相的电流使电机处于自由状态，此时步进脉冲不被响应。当不需用此功能时，使能信号端悬空即可。 |
|
ENA-（ENA） |
2）强电接口
|
名称 |
功能 |
|
AC |
交流电源输入端 /交流电源输入，范围18VAC—80VAC，推荐48~70VAC |
|
AC |
|
|
A+、A- |
电机A相线圈。 |
|
B+、B- |
电机B相线圈。 |
3.拨码设定

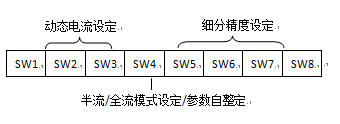

DMA860H驱动器采用八位拨码开关设定细分精度、动态电流、静止半流以及实现电机参数和内部调节参数的自整定。详细描述如下：
1）工作（动态）电流设定
|
输出峰值电流 |
输出均值电流 |
SW1 |
SW2 |
SW3 |
|
2.40A |
2.00A |
on |
on |
on |
|
3.08A |
2.57A |
off |
on |
on |
|
3.77A |
3.14A |
on |
off |
on |
|
4.45A |
3.71A |
off |
off |
on |
|
5.14A |
4.28A |
on |
on |
off |
|
5.83A |
4.86A |
off |
on |
off |
|
6.52A |
5.43A |
on |
off |
off |
|
7.20A |
6.00A |
off |
off |
off |
2）静止（静态）电流设定
静态电流可用SW4拨码开关设定，off表示静态电流设为动态电流的一半，on表示静态电流与动态电流相同。一般用途中应将SW4设成off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。
3）细分设定
|
步数/转 |
SW5 |
SW6 |
SW7 |
SW8 |
|
400 |
on |
on |
on |
on |
|
800 |
off |
on |
on |
on |
|
1600 |
on |
off |
on |
on |
|
3200 |
off |
off |
on |
on |
|
6400 |
on |
on |
off |
on |
|
12800 |
off |
on |
off |
on |
|
25600 |
on |
off |
off |
on |
|
51200 |
off |
off |
off |
on |
|
1000 |
on |
on |
on |
off |
|
2000 |
off |
on |
on |
off |
|
4000 |
on |
off |
on |
off |
|
5000 |
off |
off |
on |
off |
|
8000 |
on |
on |
off |
off |
|
10000 |
off |
on |
off |
off |
|
20000 |
on |
off |
off |
off |
|
40000 |
off |
off |
off |
off |
4）控制信号模式设置
DMA860H驱动器信号模式设置由PCB板的3
