40系列高压伺服电机
40机座系列ACM高压交流伺服电机，功率100W，可配置多种精度编码器，适配L5系列200W交流伺服驱动器。该系列电机采用业界先进的磁路设计方案和耐高温永磁体材料，运行十分平稳，过载能力强，振动噪音及发热小，是提升设备性能及降低进口伺服成本的首选方案。
· 功能特性
额定功率：100W
额定力矩：0.318 N·m
高性能、高可靠性、高效率
额定转速3000r/min，最高转速5000r/min
最高过载能力3倍
可配置多种精度编码器
· 技术参数
1.一般规格
|
工作制 |
连续 |
|
绝缘等级 |
B级 |
|
结构 |
全封闭，自冷式 |
|
振动 |
2.5G以下 |
|
海拔 |
1500m以下 |
|
安装方式 |
法兰安装（40） |
|
过热保护 |
无 |
|
使用场地 |
室内，无腐蚀性，易燃气体以及粉尘和油污的场所 |
|
周围温度 |
环境温度：-20°C ~+50°C 环境湿度：相对湿度<90%(不结露) |
|
防护等级 |
IP65 |
2.技术规格
|
项目 |
单位 |
ACM4001L2H-60-B |
|
电机功率 |
W |
100 |
|
额定转矩 |
N·m |
0.318 |
|
额定转速 |
r/min |
3000 |
|
额定电流 |
A |
1.27 |
|
额定电压 |
V |
220 |
|
转子惯量 |
|
0.046 |
|
编码器线数 |
PPR |
2500 |
|
重量 |
Kg |
0.59 |
|
带抱闸电机型号 |
ACM4001L2G-60-B |
|
|
抱闸保持转矩 |
N·m |
0.32 |

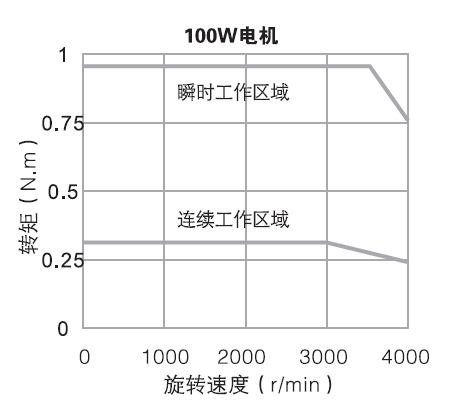

3.矩频曲线

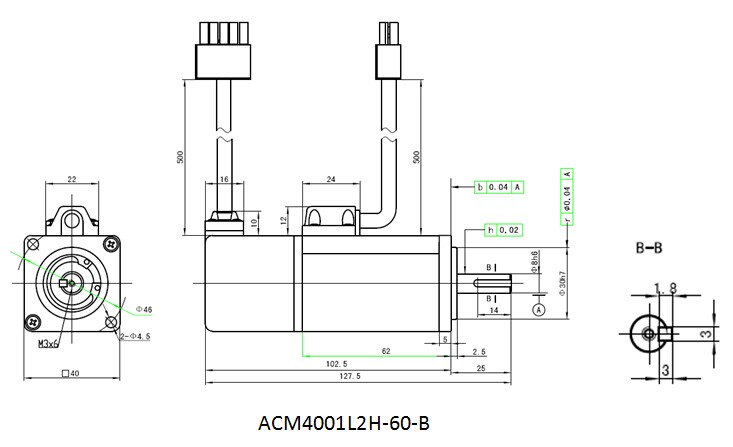

· 尺寸说明
单位：mm
