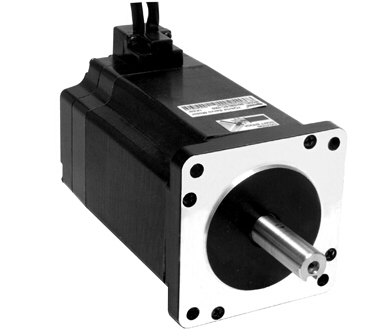

86系列两相简易伺服电机内置增量式光电编码器，适配雷赛简易伺服驱动器，彻底解决开环步进电机丢步的问题，提升机器加工速度和精度。通过优化的磁路设计，选用优质冷轧硅钢片和耐高温永磁体材料，提高电机功率密度，提升电机平稳性，显著降低电机温升。
功能特性:
机座号：86
保持转矩：4.0~8.0NM
内置1000线增量式光电编码器
输出转矩大
电机发热小，能耗低
运行平稳，振动噪声小
响应速度快，适合频繁启停
部分型号带电磁抱闸功能

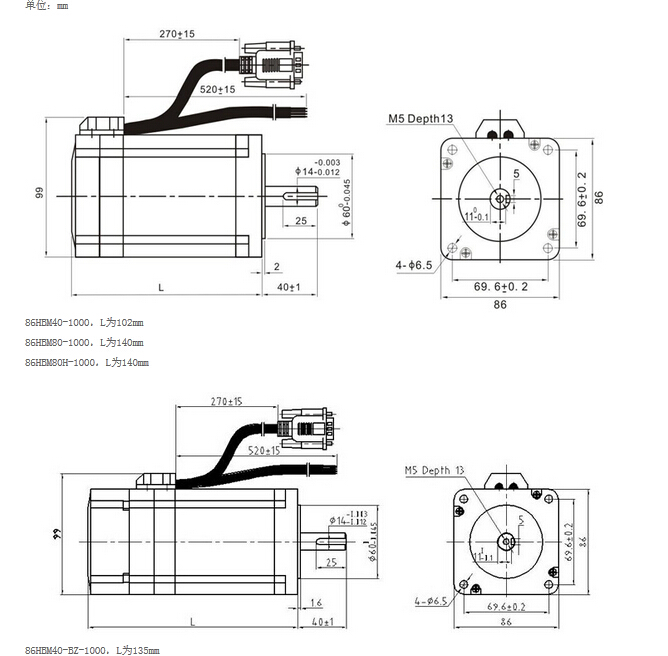

尺寸说明：
技术参数：
1.一般规格
|
温升
|
80K
|
|
使用环境
|
温度：-10~+50℃；湿度：85% MAX
|
|
绝缘等级
|
B
|
|
绝缘电阻
|
100MΩ MIN 500VDC
|
|
耐电压
|
1000VAC 1min
|
|
径向跳动
|
0.025 mm MAX(负载5N）
|
|
轴向跳动
|
0.075 mm MAX(负载10N）
|
2.技术规格
|
电机型号
|
保持转矩(N·M)
|
额定相电流(A)
|
机身长（mm）
|
转子转动惯量
(kg·cm2)
|
电机质量（kg）
|
|
86HBM40-1000
|
4
|
6
|
102
|
1.4
|
2.3
|
|
86HBM80-1000
|
8
|
6
|
140
|
2.8
|
4
|
|
86HBM80H-1000
|
8
|
4.8
|
140
|
2.8
|
4
|
|
86HBM40-BZ-1000
|
4
|
6
|
135
|
1.7
|
3.1
|
|
86HBM80-BZ-1000
|
8
|
6
|
173
|
3.1
|
4.8
|
|
86HBM80H-BZ-1000
|
8
|
6
|
173
|
3.1
|
4.8
|
说明：BZ为抱闸电机

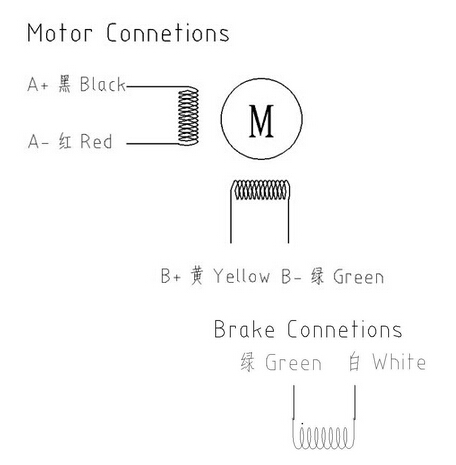

电气连接：
