干货--电机选型篇
时间：2018.03.22 浏览1231次
在各种机械传动方式中，丝杆传动最为常见，借助EXCEL表格使用下面方法可以很方便的进行扭矩选型自动计算。

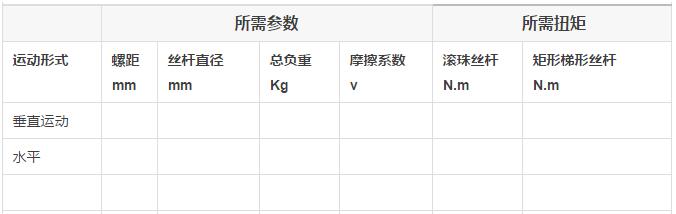

表格自动计算非常方便，只需将数据输入到表格里，把数据输入对应的单元格即可，如图：
根据图示做相应的表格，然后在
G8输入：
=0.00245*C8*D8*E8/SQRT(SUMSQ(C8,D8))
H8输入：
=0.00245*C8*D8*E8*(1+F8)/SQRT(SUMSQ(C8,D8))
G9输入：
=0.00245*C9*D9*E9*F9/SQRT(SUMSQ(C9,D9))
H9输入：
=0.00245*C9*D9*E9*F9*(1+F9)/SQRT(SUMSQ(C9,D9))
计算出来结果为理论所力矩，考虑到启动惯量、机械装配松紧度等，在计算出的结果中乘以2~3倍，即可确认所需要的电机力矩。
例如：丝杆螺距8mm，螺杆直径20mm，总负载100KG，滚珠丝杠大概选型多大电机。经过表格自动计算得出扭矩0.54N.m，将结果乘以2~3，可选1.08~1.62N.m左右的电机。

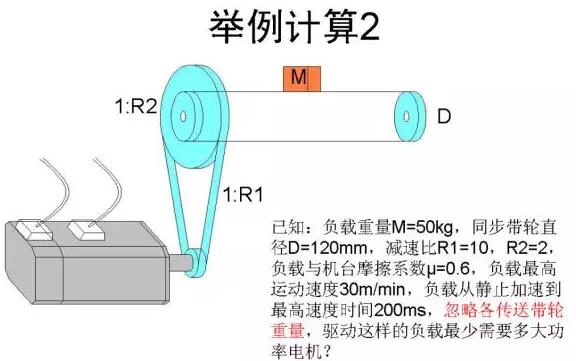

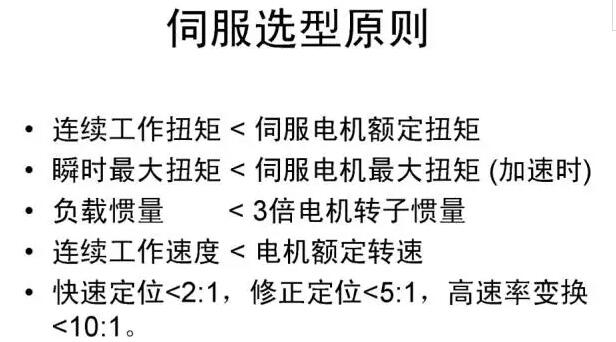

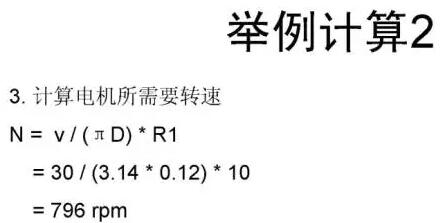

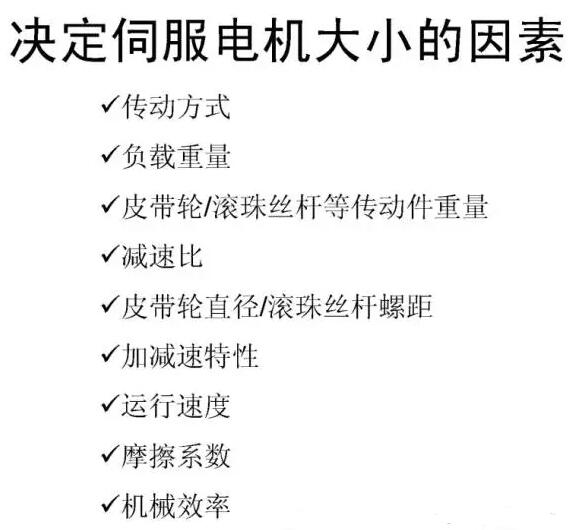

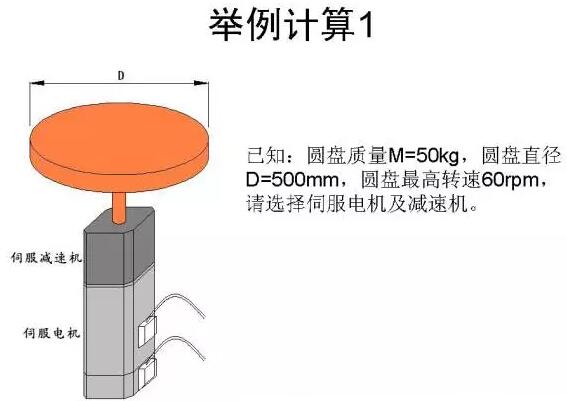

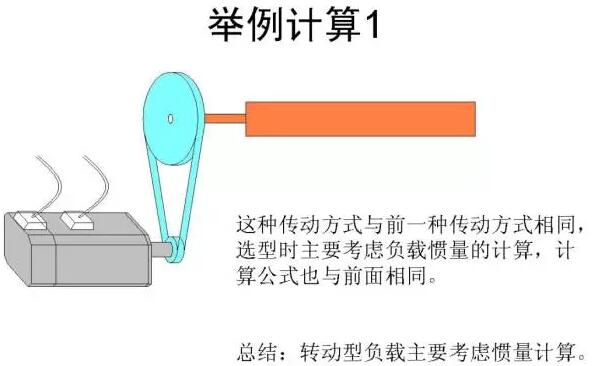

其他机构选型计算

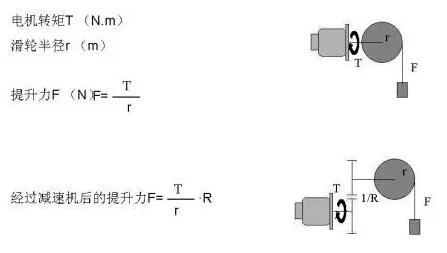

1、力矩计算：

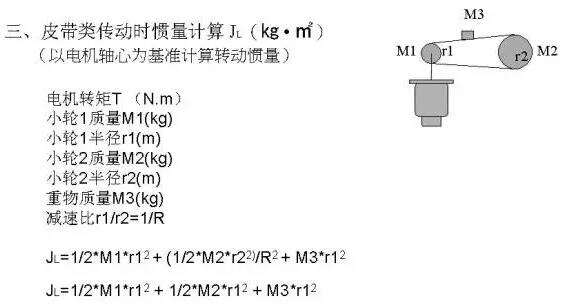

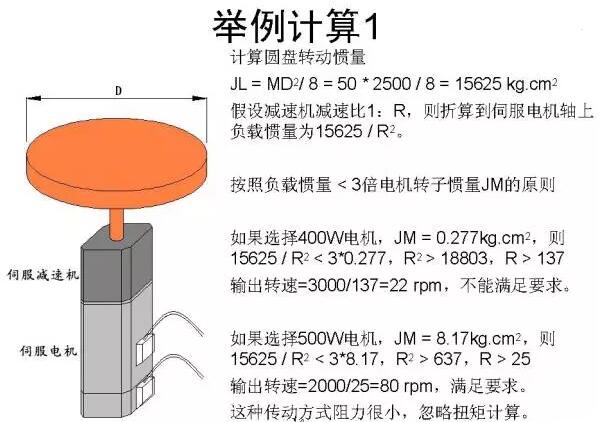

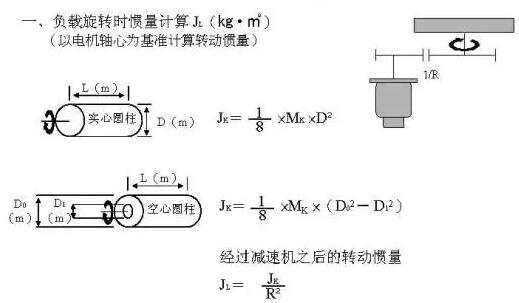

2、惯量计算：
下载：干货--电机选型篇
